Popis

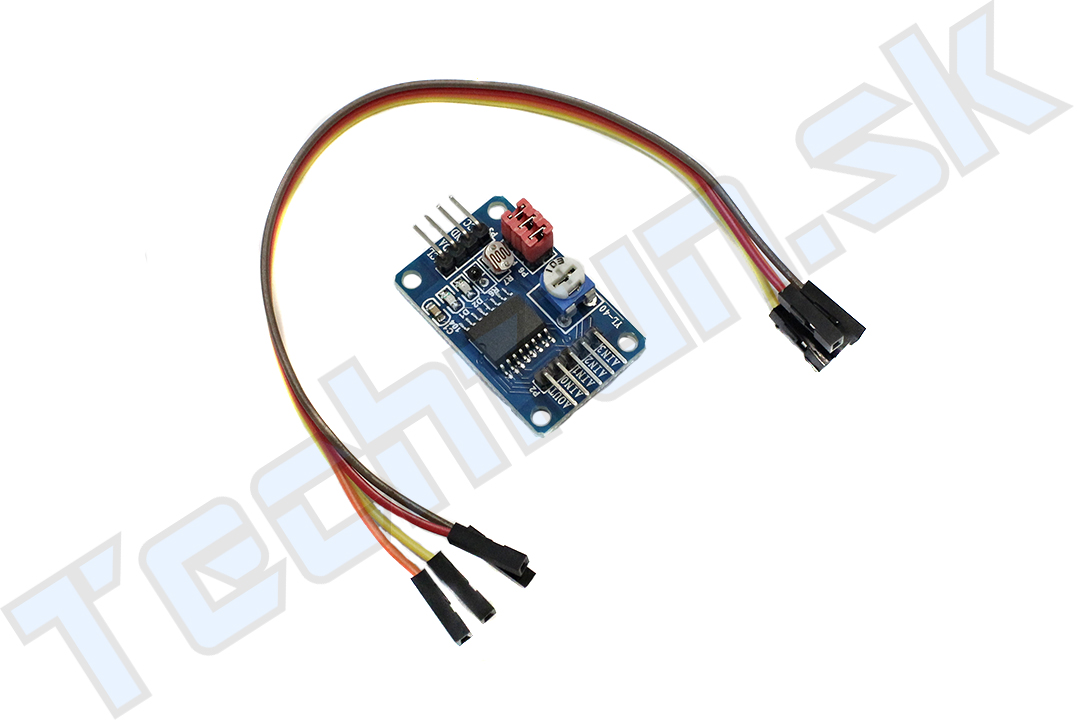

Modul AD / DA prevodníku PCF8591 je rozširovací modul pre vývojové dosky Arduino. Čip PCF8591 má zabudovaný 4-kanálový analógovo-digitálny prevodník (ADC) a jednokanálový digitálne-analógový prevodník (DAC). Oba prevodníky majú pomerne nízke rozlíšenie 8-bitov.
Vďaka AD prevodníku môžeme rozšíriť analógové piny mikrokontroléra, zatiaľ čo DA prevodník nám umožňuje generovať analógový signál na výstupe. S modulom sa komunikuje po zbernici I2C a hranice generovaného napätie sú dané napájacím napätím z rozsahu 2.5V – 6V.
Okrem toho je na module AIN1 pripojený termistor, na pin AIN0 fotorezistor a potenciometer pripojený na pin AIN3. Jednotlivé periférie môžeme odpojiť vďaka jumperom. P4 odpovedá thermistoru, P5 odpovedá fotorezistoru a P6 trimru. Výstup AOUT je pripojený na zelenú diódu modulu.
Špecifikácie:
Čip: PCF8591
Pracovné napätie: 2.5 – 6V
AD prevodník: 4 kanály 8-bitový (0 – 255)
DA prevodník: 1 kanál 8-bitový
