Popis

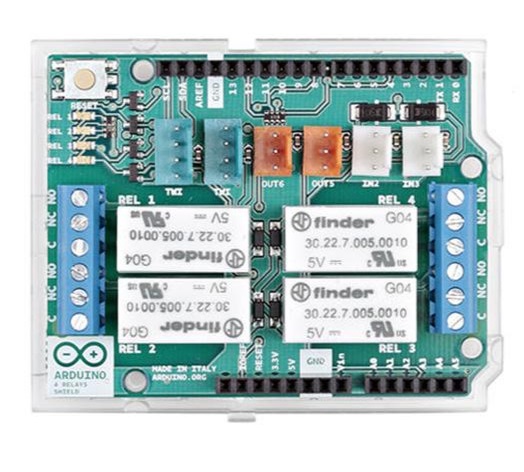

Relé moduly slúžia na zapnutie/vypnutie zariadení, ktoré potrebujú na chod väčší prúd a napätie ako ponúkajú Arduino dosky. Shield má zabudované 4 relé moduly a je dizajnovaný pre dosky Arduino UNO, Mega a podobné
Definície terminálov:
NO: normally open (ak je relé neaktivované tento kontakt je otvorený, medzi portom COM a NO nie je spojenie)
NC: normally closed (ak je relé neaktivované tento kontakt je zavretý, medzi portom COM a NC je spojenie)
COM: common terminal (terminál s ktorým relé spája/ruší piny NC a NO)
Špecifikácie:
Pracovné napätie: 5V
Prúd: 140mA pri zapnutí všetkých relé (približne 35mA na jedno)
Maximálny rating relé: 2A@30VDC (resp. maximálne 60W, maximálne 48V)
/arduino rele shield A000110
/Eredeti Arduino 4 relé pajzs Tábla Arduino fejlesztőkészletekhez 4 relé modullal
