Popis

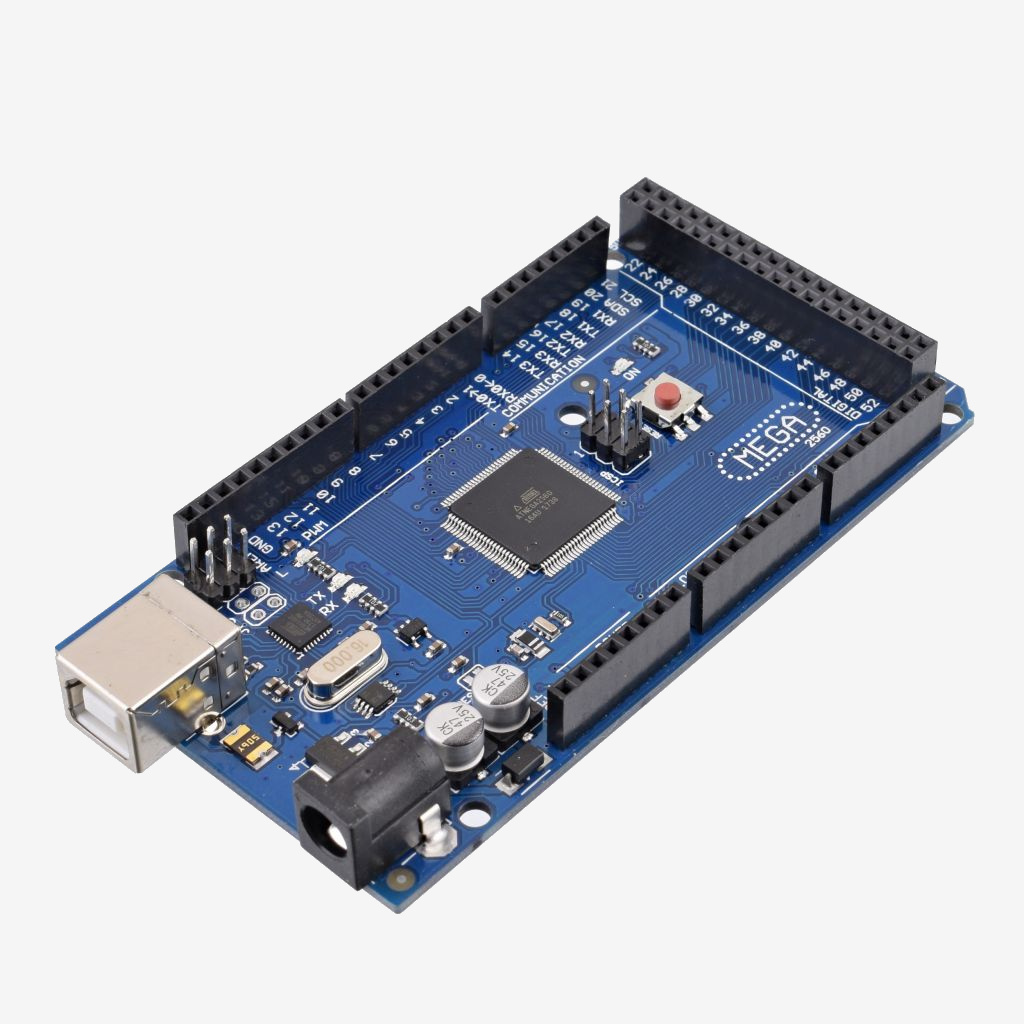

Arduino Mega je vývojová doska určená na tvorbu zložitejších projektov. V porovnaní s Arduino Uno obsahuje viac vstupov a výstupov, väčšiu pamäť a dodatočné piny pre rozšírené funkcie. Doska je vhodná pre aplikácie vyžadujúce množstvo digitálnych a analógových pripojení.
Technické špecifikácie
| Mikrokontrolér | ATmega2560 R3 |
| Frekvencia jadra | 16 MHz |
| FLASH pamäť | 256 kB (8 kB použité bootloaderom) |
| SRAM | 8 kB |
| EEPROM | 4 kB |
| Digitálne I/O piny | 54 (piny 0–53) |
| Analógové vstupné piny | 16 (piny A0–A15) |
| Logické napätie | 5 V |
| PWM výstupy | 14 pinov s PWM moduláciou |
| Komunikačné rozhrania | SPI, I2C (SDA/SCL piny), UART (4 sériové porty) |
| IOREF pin | Umožňuje shieldom adaptovať napájacie napätie |
| Napájanie | USB port alebo externý zdroj (7–12 V doporučené) |
Funkcie a vlastnosti
- Rozšírený počet pinov umožňuje pripojiť viac senzorov a modulov simultánne
- Zvýšená kapacita pamäte oproti Arduino Uno vhodná pre komplexnejšie programy
- SDA a SCL piny vedľa AREF umožňujú I2C komunikáciu
- IOREF pin a rezervovaný pin vedľa RESET pinu pre budúce rozšírenia
- Štyri UART porty pre samostatnú sériovú komunikáciu
- Podpora Arduino IDE bez dodatočných krokov po inštalácii ovládačov

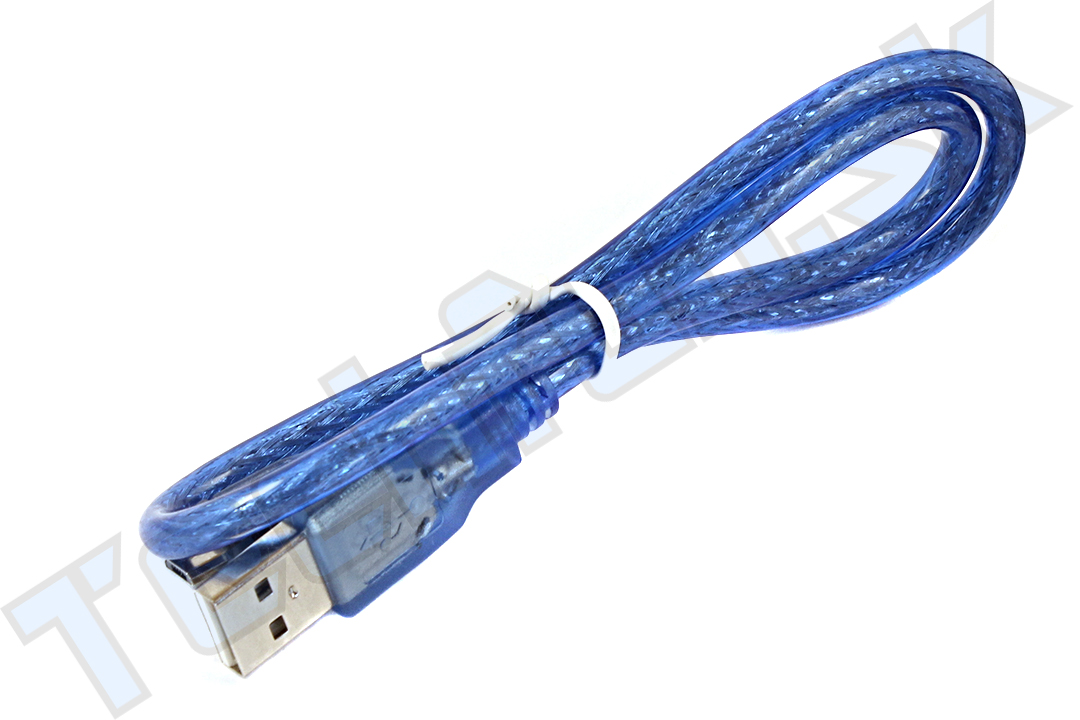

- Balenie obsahuje USB kábel pre priame pripojenie k počítaču
Typické aplikácie
- Robotika a autonómne systémy
- Senzorické siete s veľkým počtom vstupov
- Komplexné automačné projekty
- Priemyselné aplikácie s náročnejšimi požiadavkami na pamäť a I/O
- Projekty vyžadujúce viacero UART portov na paralelnu komunikáciu
Programovanie a vývoj
Pre programovanie dosky je potrebné Arduino IDE. Program sa nahrá cez USB port priamo z vývojového prostredia. Kompatibilita s Arduino ekosystémom znamená prístup k tisícom knižníc a príkladov.
Poznámky k inštalácii a riešeniu problémov
Na niektorých operačných systémoch môže chýbať USB ovládač. Ak počítač po zapojení dosky nerozpozná zariadenie, postupujte podľa návodu na inštaláciu ovládačov. Príslušný tutoriál nájdete na na arduino.cc stránke. V prípade potreby alternatívnej dosky v ponuke nájdete tiež Arduino Mega s prevodníkom CH340G a originálnu dosku vyrobenú v Taliansku.
Mato –
funguje super, len skoda ze balenie obsahuje tak kratky pripojovaci kablik k PC
Emil Jablonský –
Funguje bez problemov.
dusan.oravec –
Vyborny klon Arduino Mega, ihned po pripojeni k mojmu linuxu spravne fungoval. Skvela kvalita vyhotovenia.
