Popis
Arduino UNO SMD edition je takmer totožný s klasickou verziou UNO. Hlavným rozdielom je čip, ktorý je priamo na doske a nie je možné ho vybrať, preto pre malé domáce projekty odporúčame klasické UNO. SMD edícia bola navrhovaná v čase, keď firma ATMEL prechádzala z výroby DIP verzie čipu ATmega na verziu spájkovanú priamo s doskou.
Doska má inak zoradené signalizačné LED-ky, aby ku každému pinu mohli priradiť dieru na možnosť spájkovania so senzorom.
Pre používanie je nutné stiahnuť prostredie Arduino IDE z oficiálnej Arduino stránky. Link TU. Niektoré operačné systémy nemusia rozoznať prevodník CH340G po pripojení do počítača, v takom prípade bude potrebné nainštalovať driver CH340G. V ponuke máme zaradenú aj originálnu verziu UNO SMD vyrobenú v Taliansku.
Čip:
Typ: ATmega328
Prevodník: CH340G
Frekvencia: 16 MHz
Pamäť: 32 KB, 0,5 KB rezervované bootloaderom
SRAM: 2 kB
EEPROM: 1 kB
Vstupy a výstupy:
14 digitálnych vstupov/výstupov
6 analógový vstupov

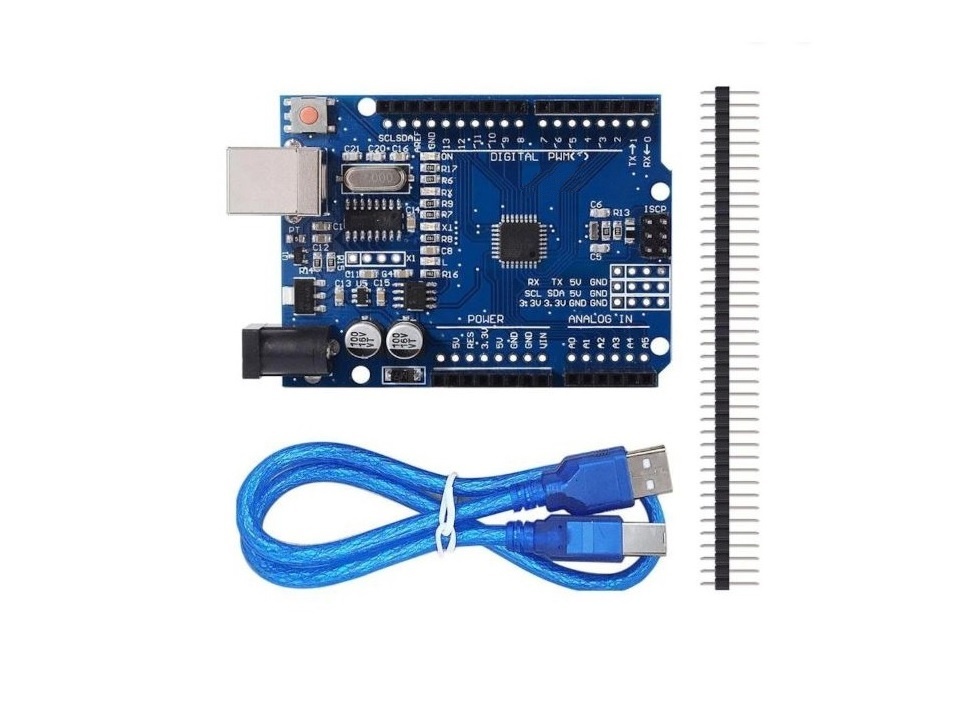

Balenie obsahuje aj pripojovací kábel k počítaču a riadok pinov.
/Arduino UNO SMD kiadású precíziós klón Arduino UNO chip kiválasztásának lehetősége nélkül, de az érzékelők közvetlenül az alaplapra forraszthatók
Milan –
Porovnal som pôvodnú DIP verziu s touto SMD verziou (myslím tým ATMega329P). SMD verzia má asi polovičnú spotrebu cca 25 mA oproti DIP, čo je na prvý pohľad vešmi príjemné. AD-prevodník SMD verzie mal výrazne väčšiu chybu, ako má DIP verzia, a to najmä pri malých hodnotách vstupného napätia. Tu je porovnanie: 1. stĺpec = DMM UT8803E, 2.stĺpec = Arduino UNO SMD:
0.000 0.000
0.008 0.003
0.015 0.010
0.030 0.025
0.073 0.068
0.142 0.139
0.238 0.235
0.356 0.355
0.566 0.567
0.610 0.612
0.666 0.668
0.712 0.714
0.736 0.738
1.stĺpec = DMM UT8803E, 2.stlpec = Arduino UNO DIP (merania sú v opačnom poradí):
0.739 0.739
0.644 0.645
0.553 0.553
0.437 0.437
0.339 0.338
0.212 0.211
0.145 0.144
0.092 0.09
0.046 0.044
0.03 0.027
0.018 0.016
0.007 0.005
0 0
Na meranie som použil externé AREF = 0.740V.
V minulosti som už raz použil SMD verziu, s tou ale nebol problém, chyba merania bol rovnaká ako u DIP.
Je možné, že som iba natrafil na vadný kus alebo sériu?
Heureka overený zákazník –
Plusy: Dobre
Mínusy:
Celkovo:
Heureka overený zákazník –
Plusy: Lacnejšie ako originál
Naozaj funkčný
Mínusy: Potrebovalo menší prvotný setup ale nebol náročný
Celkovo:
