Popis
Malý polohovací a navigačný modul založený na AT6558. Môže poskytovať informácie o polohe v reálnom čase a podporovať rôzne satelitné navigačné systémy vrátane 32 sledovacích kanálov. Okrem toho môže modul súčasne prijímať signál GNSS zo 6 satelitných navigačných systémov, medzi ktoré patrí čínsky BDS (navigačný satelitný systém Beidou), americký GPS, ruský GLONASS, európsky GALILEO, japonský QZSS a satelitný augmentačný systém SBAS (WAAS, EGNOS, GAGAN MSAS) a realizovať navigáciu a načasovanie.
V režime sériového výstupu je kompatibilný s rôznymi základnými doskami vybavenými sériovým výstupom: Arduino, Raspberry Pi, STM32 atď. Chyba presnosti určovania polohy sa meria približne na 3 m, v podstate rovnako ako pri smartfónoch. Spotreba energie modulu je len 0,1 W a pri malom napájacom zdroji môže pracovať nepretržite po dlhú dobu.
Malé rozmery modulu umožňujú jeho zabudovanie do rôznych typov dronov a smart áut. Okrem toho môže byť tento modul veľmi vhodný pre navigáciu vozidiel, ručné polohovanie a nositeľné zariadenia alebo môže byť použitý ako náhrada za modul série Ublox MAX.
Špecifikácie:
SKU výrobcu: TEL0132
Prevádzkové napätie: 3.3 – 5V
Podporuje: BDS (navigačný satelitný systém Beidou), americký GPS, ruský GLONASS, európsky GALILEO, japonský QZSS a systém SBAS pre rozširovanie satelitov (WAAS, EGNOS, GAGAN MSAS) a realizuje spoločné určovanie polohy, navigáciu a časovanie.
Anténne porty SMA a IPEX
Integrovaná EEPROM na ukladanie konfiguračných nastavení
Nabíjateľná batéria XH414, urýchli rýchly štart a vyhľadávanie
Podpora A-GNSS
Citlivosť snímania pri studenom štarte: -148dBm
Sledovacia citlivosť: -162dBm
Presnosť polohovania: 2,5 m (CEP50, otvorené pole)
Čas do prvej fixácie: 32 sekúnd (môže byť aj niekoľko minút, v závislosti od prostredia)
Nízky výkon: <25 mA (nepretržitá práca)
Zabudovaná detekcia antény a funkcia ochrany proti skratu antény

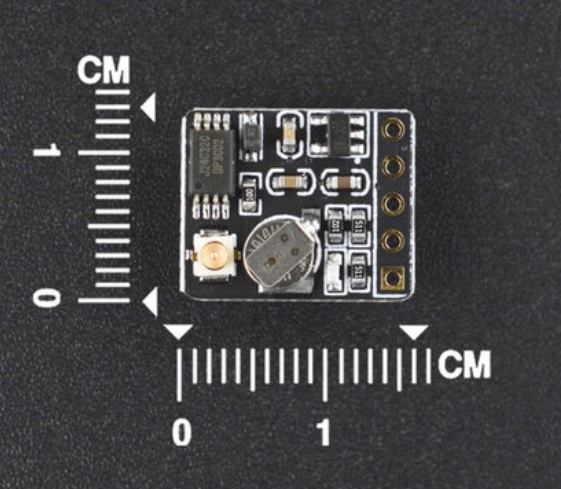

Rozmery: 13,1 x 15,7 mm
/DFROBOT GPS + BDS BeiDou Dual modul GPS/BEIDOU/GLONASS/GALIELEO/QZSS modul
