Popis
CO2 je kľúčovým faktorom pre kvalitu ovzdušia v interiéri, pretože jeho vysoké hladiny ohrozujú ľudský kognitívny výkon a pohodu.

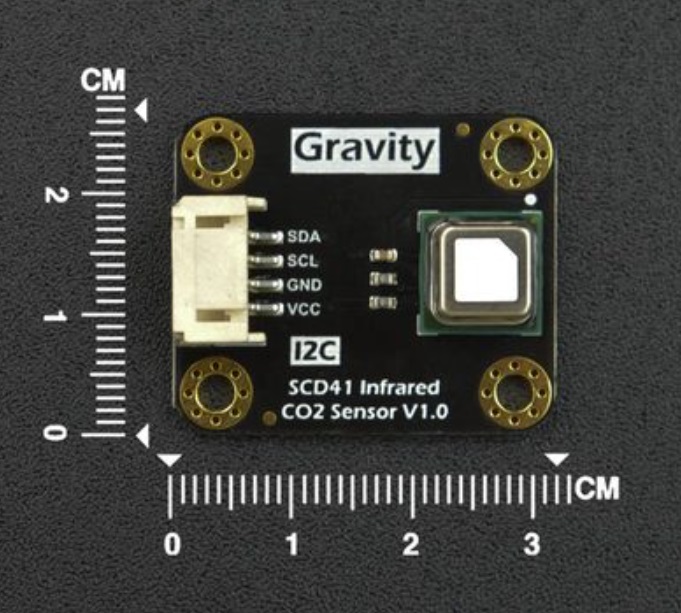

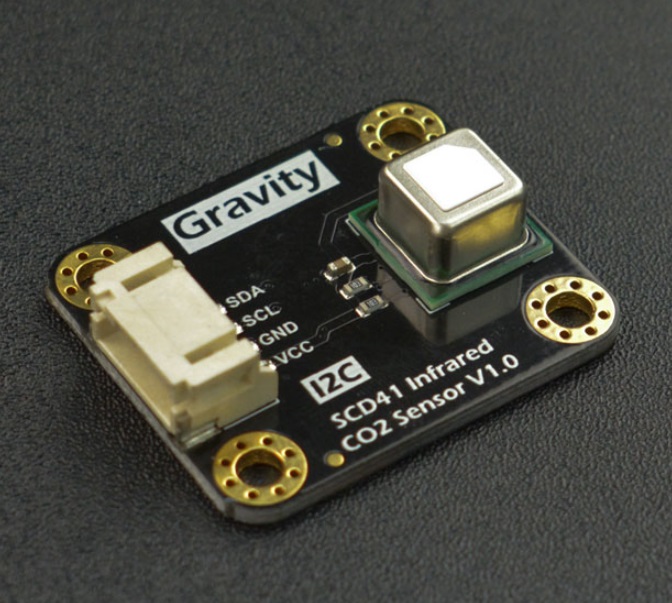

Tento senzor Gravity: SCD41 CO2 je založený na miniatúrnom senzore CO2 SCD41 od Sensirion. SCD41 stavia na princípe fotoakustického snímania NDIR a patentovanej technológii PAsens® a CMOSens® spoločnosti Sensirion, ktorá ponúka vysokú presnosť za bezkonkurenčnú cenu a najmenší tvarový faktor. Kompenzácia signálu na čipe je realizovaná pomocou vstavaného snímača teploty a vlhkosti, pričom sú k dispozícii aj výstupy údajov o teplote a vlhkosti.
Senzor SCD41 deteguje množstvo energie, ktorú absorbujú molekuly CO2. Pri pulzovaní infračerveného žiariča molekuly CO2 periodicky absorbujú infračervené svetlo. To spôsobuje dodatočné molekulárne vibrácie, ktoré vedú k tlakovej vlne vo vnútri meracej komory. Čím vyššia je koncentrácia CO2, tým viac svetla sa absorbuje, a teda tým väčšia je amplitúda tejto akustickej vlny. Mikrofón vo vnútri plynovej komory to meria, z čoho sa potom dá vypočítať koncentrácia CO2.0
Viac o PAsens® technology.
Viac o NDIR sensors.
Špecifikácie:
Pracovné napätie: 3.3 – 5V
Prúd: < 4 mA
I2C adresa 0x62
Rozmery: 32 x 37 x 8 mm
CO2:
CO2 persnosť ±(40 ppm + 5% MV)
Rozsah: 400 – 5000 ppm
Čas odozvy: 60 sekúnd
Vlhkosť:
Rozsah: 0 – 95%, presnosť +-6%
Čas odozvy: 120 sekúnd
Teplota:
Presnosť: 0.8°C
Rozsah: -10 – 60°C
Čas odozvy: 120 sekúnd
Dokumentácia:
Product wiki
Schematics
Dimensions
Design-in guide
