Popis

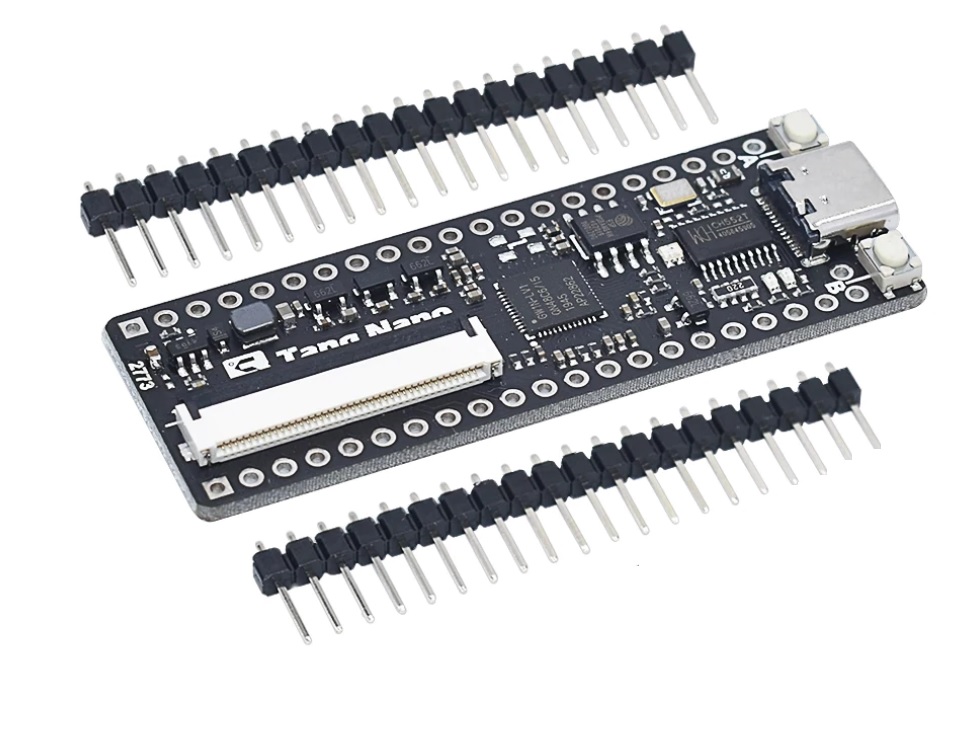

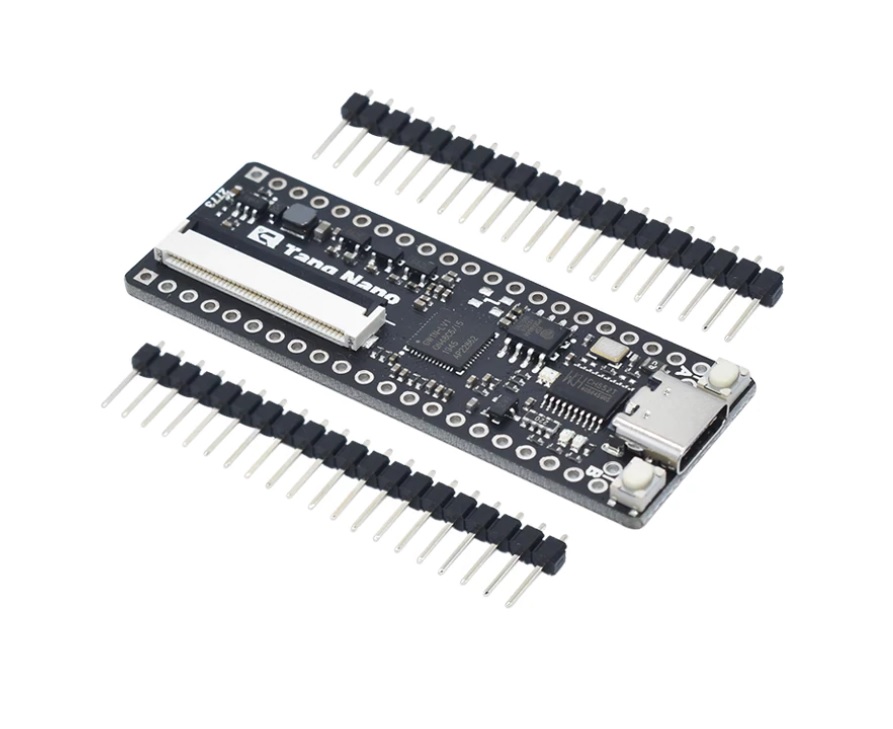

Sipeed NANO je minimalistický FPGA obvod zo série LittleBee s USB typ C konektorom. Na doske sa okrem iného nachádza USB-JTAG, PSRAM, RGB (je možné zasunúť LCD displeje alebo VGA periférie). Je ideálnym FPGA pre začiatočníkov alebo menšie projekty. Na doske sa nachádza FPGA obvod GW1N-1, ktorého datasheet odporúčame preštudovať tu prípadne WIKI s návodmi a softvérom na stiahnutie tu.
1 2.54mm konektory
2 LDO regulátory
3 ESP-PSRAM64H
4 USB-JTAG 5 keys
5 Tlačidlá
6 Type-C USB
7 RGB LED
8 GW1N-1 (FPGA)
9 RGB Interface
Špecifikácie:
Typ dosky: Sipeed lichee Tang Nano
Označenie FPGA: GW1N-LV1QN48C6/I5
Bloky: 1152 LUT4, 1PLL, 4 Block total 72Kbit SRAM
PSRAM: 64 MBits
RGB LCD 40p rozhranie pre LCD displeje a VGA konvertery
Kryštál: 24 MHz
Zabudovaný USB to JTAG downloader (nie je nutné dokupovať žiadny externý debugger, stačí len pripojiť do PC)
