Popis

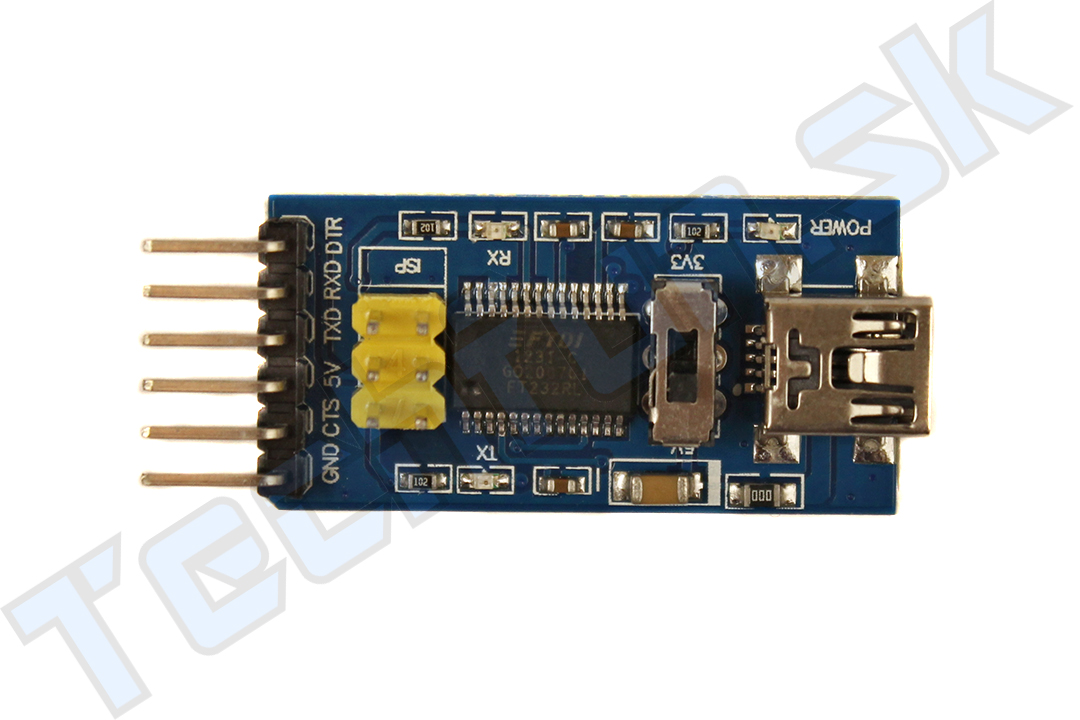

Modul prevádza komunikáciu z USB do serial formy, ktorá umožňuje programovanie čipov cez UART (RX a TX piny). Na čipe ktorý programujete, musí však byť nainštalovaný bootloader, aby čip dokázal spracovať údaje. Bootloader je program, ktorý okrem iného dokáže spracovávať práve programovanie cez piny RX a TX a spúšťa sa vždy keď pripojíte čip ku zdroju.
Všetky vývojové dosky ho majú už zabudovaný (aj PRO mini) a na našej stránke je dostupný aj samotný čip ATMega328P-PU.
Na module je prepínač, pomocou ktorého je možné ladiť programovanie 3.3V (PRO Mini) alebo 5V (ATMega238, ATtiny85).
Bol testovaný na Windows 10 a nezaznamenali sme žiadne problémy. V ponuke máme zaradené aj moduly s inými konektormi.
Definície pinov:
MODUL –> ČIP
DTR –> RESET/DTR (niekedy je potrebné pripojiť aj kapacitor, podľa toho, čo programujete)
TXD –> RX
RXD –> TX
5V -> VCC
CTS (clear to send) -> patrí do štandardu FT232, nie je nutné ho využiť pri programovaní iných vývojových dosiek.
GND –> GND
/ftdi ft232rl programmer usart ch340g converter usb to uart usart programator cp2102 pl2303hx
/FT232RL átalakító Mini USB 5V / 3.3V-tal Egy modul, amellyel programozhatja azokat a chipeket, amelyekre a rendszerbetöltő telepítve van
Rado –
dobrá cena, rýchle dodanie, bezproblémová inštalácia a prevádzka 🙂
Andrej Kičina –
Používam na programovanie Arduino Pro Mini 3.3V. Páči sa mi možnosť prepínať 5V/3.3V prepínačom. Neviem či je to spôsobené týmto prevodníkom, alebo samotným arduinom, ale pri programovaní je potrebný manuálny reset arduina v „pravý čas“. Relatívne jednoduchý spôsob ako to docieliť je zapnúť logy do konzoly pri programovaní (File ->Preferences – Show verbose output during upload). Pri samotnom programovaní sa snažiť stlačiť reset tesne pred pokusom nahrať program. Ak sa to nepodarí, v koznole sa zobrazí hláška o neúspešnom pokuse („programmer is not responding…“). Ak sa to podarí, spustí sa samotné programovanie. V tom momente už reset nestláčať.
Heureka overený zákazník –
Plusy: Az elvárásoknak tökéletesen megfelel.
Mínusy:
Celkovo: Az elvárásoknak tökéletesen megfelel.
Andrej Revák –
Dal by som aj bonusové hviezdičky, keby sa dalo. Pomohlo mi to vyriešiť veľa problémov a spojazdniť mikropočítače, ktoré som si ja, aj iný ľudia na fórumoch mysleli že sa nedajú ani spojazdniť. Keď však používate s ATMEGA alebo ATTINY mikropočítačmi, musíte pripojiť malý, myslím že 100uF kondenzátor na drátik ktorý ide z DTR na RESET PIN. Taktiež v tom prípade pridať (minimálne) 10K rezistor na VCC (z RESET PINu). Ak to nespravíte, program sa vám nebude chcieť nahrať.
