Popis

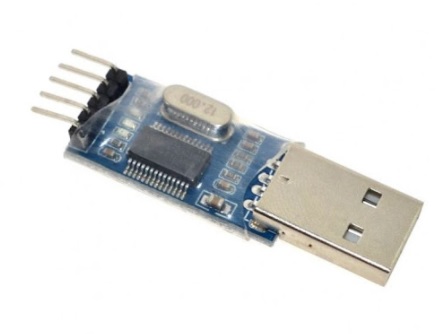

Modul prevádza komunikáciu z USB do serial formy, ktorá umožňuje programovanie čipov cez UART (RX a TX piny). Na čipe ktorý programujete, musí však byť nainštalovaný bootloader, aby čip dokázal spracovať údaje. Bootloader je program, ktorý okrem iného dokáže spracovávať práve programovanie cez piny RX a TX a spúšťa sa vždy keď pripojíte čip ku zdroju.
Všetky vývojové dosky ho majú už zabudovaný (aj PRO mini) a na našej stránke je dostupný aj samotný čip ATMega328P-PU.
V prípade že zaznamenáte problémy s rozpoznaním modulu, je potrebné doinštalovať vhodný driver. Keďže sa jedná o klon čipu, najnovšie drivery Vám nebudú fungovať, odporúčame postupovať podľa tohoto návodu. V ponuke máme zaradené aj moduly s inými konektormi.
Definície pinov:
MODUL –> ČIP
DTR –> RESET/DTR (niekedy je potrebné pripojiť aj kapacitor, podľa toho, čo programujete)
TX –> RX
RX –> TX
GND –> GND
3.3V alebo 5V –> VCC
Driver používa čip spred roku 2012, takže odporúčame inštalovať drivery napríklad z tohoto webu.
/ftdi ft232rl programmer usart ch340g converter usb to uart usart programator cp2102 pl2303hx
/PL2303HX USB-SOROS modul Modul, amellyel ATtiny, ATMega vagy Arduino PRO Mini programozható
KM –
no neviem , chip je PL2303 HXC….
Heureka overený zákazník –
Plusy: Cena
Mínusy: Je potrebne manualne zadat driver pre win10
Celkovo: Flashoval som pomocou neho Sonoff Dual R3 a vsetko islo hladko. Jedina vec, co musi clovek na Windows 10 spravit, je manualne nastavenie ovladaca na starsiu verziu. Na toto vsak predajca upozornil a prilozil aj link na navod ako a ktory ovladac pouzit.
