Popis

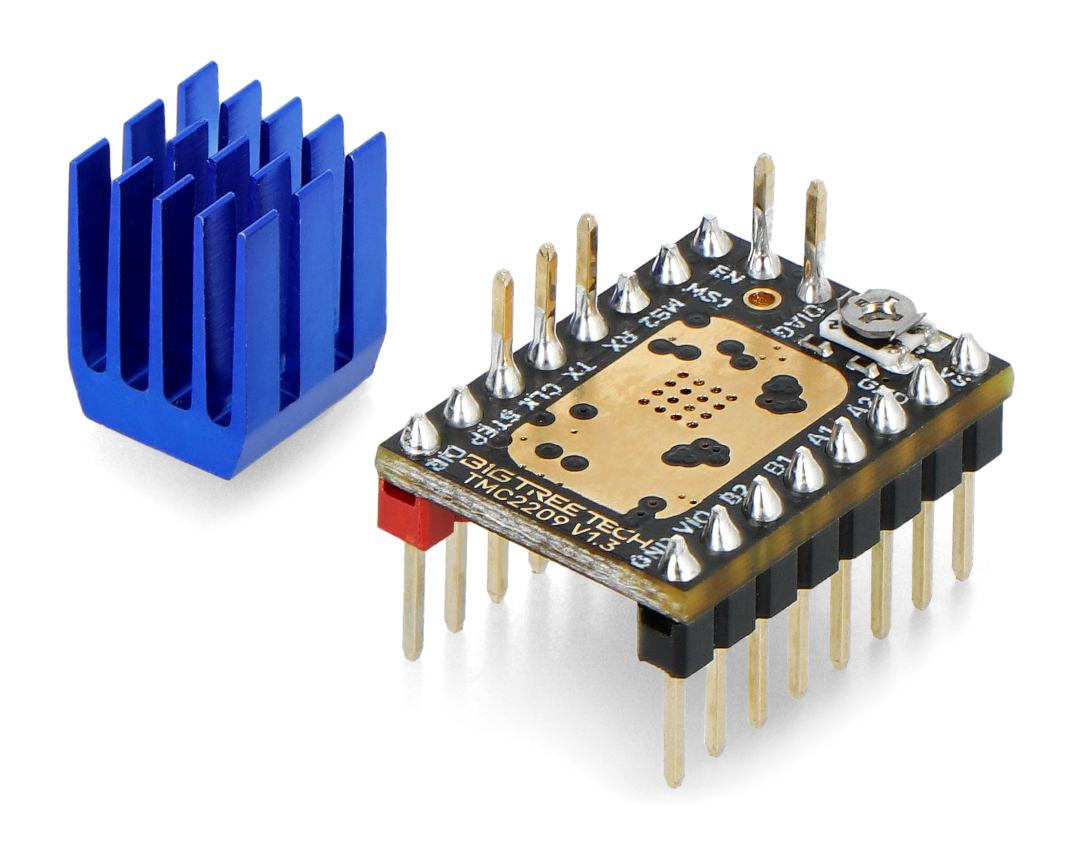

Motor driver TMC2209 pre 3D tlačiarne je veľmi spoľahlivý modul schopný dočasného výstupného prúdu až 2.5A a napätia 28V. Doska je dizajnovaná pre jednoduché pripojenie na CNC shield a nachádzajú sa na nej ochrany proti vysokým prúdom aj vysokým teplotám.
Logické napätie modulu ( 3V – 5 V ) je pripojené na piny VDD a GND a napájanie motorčeka (4.75 V – 28V ) je pripojené na VMOT a GND. Stály výstupný prúd modulu môže byť v špičkách až 2.8A, podporuje stály prúd do 2A
Pre viac informácií odporúčame preštudovať datasheet. Modul je dodávaný spolu s chladičom, ak však potrebujete iba chladič, prejdite na daný produkt. V ponuke mám zaradený aj typ DRV8825 a A4988.
Špecifikácie:
Typ: TMC2130 v1.1
Výstup: 2.5A
Napätie: 4.75-28V
Funkcie: nastaviteľný prúd, ochrana proti skratu, ochrana proti vysokým teplotám, vstavaný translator
Krok: 1 až 256 mikrokrokov na jeden krok.
TMC2209 Marlin https://github.com/MarlinFirmware/Marlin/pull/14215?spm=a2g0o.detail.1000023.18.32de38f1722np8&fbclid=IwAR1QJDcuRzzhg7TihQcsfGTyx4UPcmtfhqhRw0gCzRL5gfqj5ZMC36wpN5M
poskytuje technológiu detekcie rýchlosti
poskytuje technológiu dynamického nastavenia prúdu, ktorá šetrí až 75 % elektrickej energie
StealthChop2 – pre tichú prevádzku a plynulý pohyb
spreadCycle – dynamické riadenie krokov pre vysoký krútiaci moment a čo najtichšiu prevádzku
coolStep – riadenie úspory energie a zároveň zahrievania ovládača a motora
stallGuard4 – detekcia zastavenia motora bez snímača
Hardvér režimov UART, DIR / STEP je rovnaký . Ak potrebujete používať režim UART, stačí upraviť firmvér.
/Motor meghajtó TMC2209 v1.03 2.5A Nagyon megbízható és pontos vezérlőmodul motorkerékpárokhoz, akár 1/256 lépéses felbontással
