Popis

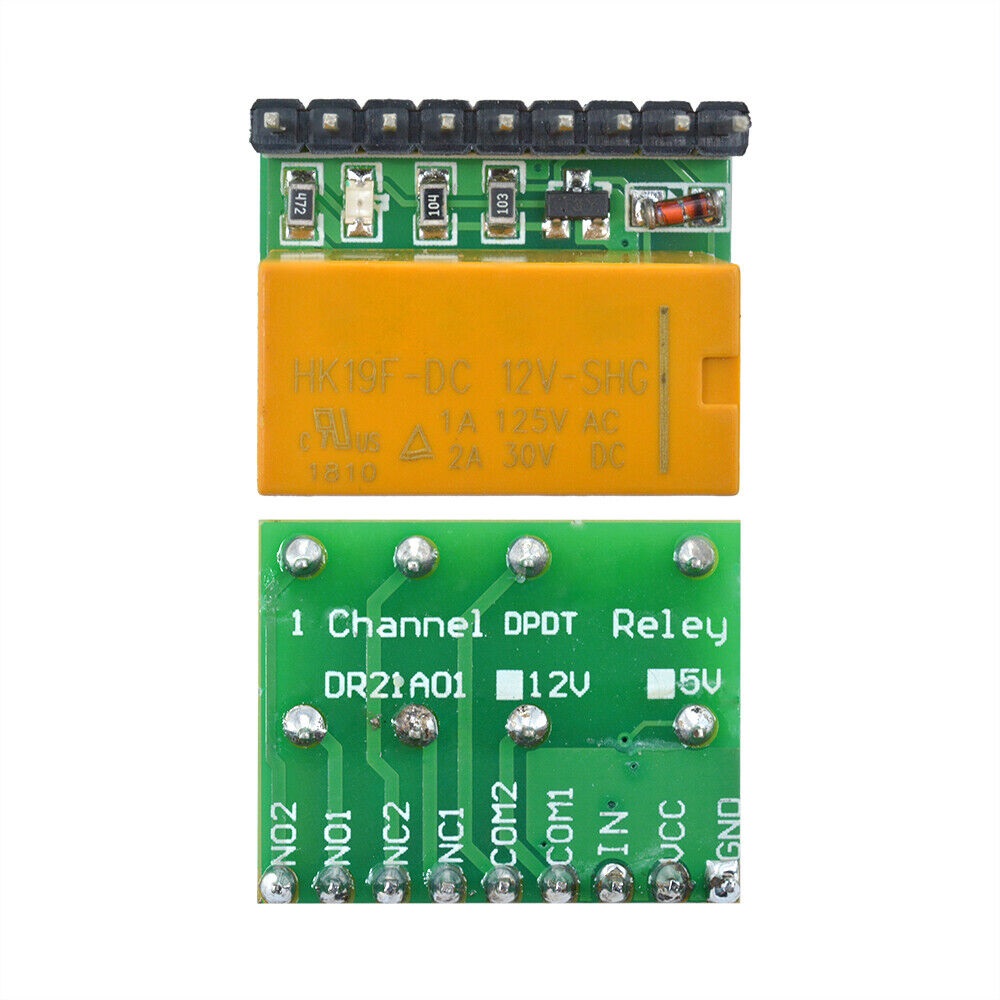

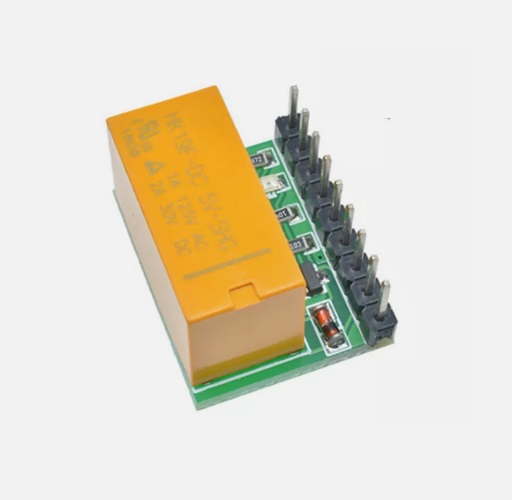

Prepínač s dvojitým pólom (DPDT) pozostáva zo šiestich svoriek, z ktorých dve sú nezávislé vstupné svorky. Každý z pólov spína nezávislé okruhy. Inými slovami, každá vstupná svorka je spojená s dvomi výstupnými svorkami a všetky štyri výstupné svorky sú samostatné. Aj preto sú DPDT prepínače a relé vhodné pre zmenu polarity (čo umožňuje zmenu otáčania motora).
Špecifikácie:
Prevádzkové napätie: DC 12V alebo DC 5V
Prevádzkový prúd (zapnuté relé): 15 mA
Pohotovostný prúd (relé vypnuté): <1 mA
Vstupné napätie riadiaceho signálu:
0V-0,6V nízky stupeň (relé je vypnuté)
0,6V-2,4V (neznámy stav)
2,4V-24V vysoký stav (relé je zapnuté)
Prúd vstupného riadiaceho signálu:
2,4V: 0,15mA
5V: 0,4mA
12V: 1,2mA
20V: 2mA
Zaťaženie relé: 1A 125V AC, 2A 30V DC
Veľkosť položky: 22,86 * 18 * 14 mm
Veľkosť balenia: 22,86 * 18 * 14mm
Hmotnosť: 7g
