Popis
Driver dokáže mať na výstupe 800 mA neustáleho prúdu v dvoch rôznych kanáloch. Vďaka modulu je možné zapnúť/vypnúť motorčeky, zmeniť ich rýchlosť pomocou PWM alebo obrátiť polaritu a teda aj smer otáčania. V katalógu máme aj modul s 2ks integorvanými na doske.
Pre viac informácií odporúčame preštudovať datasheet.
Špecifikácie:

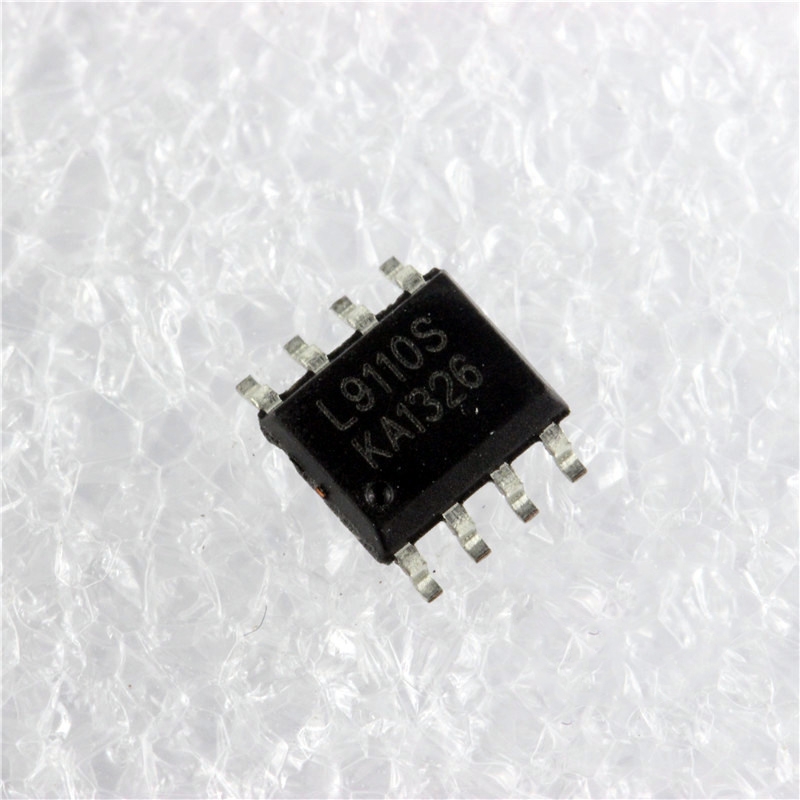

Typ: L9110S H-Bridge
Pracovné napätie: 2.5 V – 12 V
Logické napätie: 3.3 V – 5V
Výstupný prúd: 800 mA
| Pin | Popis |
|---|---|
| B-IA | Motor B vstup A (IA) |
| B-IB | Motor B vstup B (IB) |
| GND | Zem |
| VCC | Pracovné napätie 2.5-12V |
| A-IA | Motor A vstup A (IA) |
| A-IB | Motor A vstup B (IB) |
| IA | IB | Stav motora |
|---|---|---|
| L | L | Off |
| H | L | Dopredu |
| L | H | Reverzne |
| H | H | Off |
