Popis

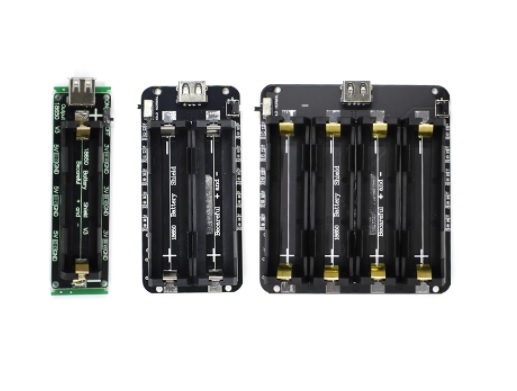

Veľmi kompaktný a praktický battery shield v8, vďaka ktorému je možné napájať projekty z batérie a zároveň umožňuje túto batériu nabíjať. Na module sa nachádza Micro USB konektor pre vstup (+ na moduloch 2P a 4P USB-C konektor pre výstup a LED diódy pre indikáciu nabitia), klasický USB-A konektor pre výstup a zároveň sú na doske 3 krát piny pre 5V a 3 krát piny pre 3.3V.
Modul pri prepínaní na batériu odpojí výstup po dobu asi 0.5-1 sekundy.
Výstupný prúd dosahuje 1A pri 3.3V napätí a 3A pri 5V napätí. Nabíjací prúd modulu je 600mA so vstupným napätím 5V. Celkovo sú na 1S module zabudované:
– Ochranný nabíjací obvod proti overcharge a overdischarge (prílišné vybitie a nabitie čipy DW01-P a FS8205A)
– LDO regulátory (3 krát paralelne čipy LM6206n3)
– Boostovací obvod pre napájanie z batérie (FP6298)
– Špeciálny nabíjací obvod pre lítiové batérie 18650 (TP4056)
– ON/OFF prepínač odpájajúci USB konektor
– Indikačné LED pre zobrazenie úrovne nabitia
Na module sa nachádza prepínač medzi NORMAL/HOLD. Rozdiel v týchto módoch je, že ak je prepínač na NORMAL, modul pri odbere menšom ako 30mA odpojí výstup a uspí sa. Ak je nastavený na HOLD, modul sa nikdy neuspí.
Špecifikácie
Vstupné napätie: 3.7V / 4.2V (batéria)
Výstupné napätie: 5V / 3.3V
Výstupný prúd: 3.3V – 1A; 5V – 3A (kontinuálne max 2.2A)
Nabíjací prúd: 600 mA
Odporúčaný konštantný výstupný prúd je do 1A
1S modul má zabudovaný micro USB konektor pre nabíjanie, 2S a 4S majú okrem microUSB aj USB-C a indikačné LED diódy
/uninterruptible power supply UPS neprerušiteľný zdroj napájania 18650 liion li ion li-ion li-on battery bateria baterie nabíjacka nabijaci baterky baterka charging
/UPS 18650 akkumulátorpajzs v8 különféle változatok UPS modul 5 V / 3.3 V kimenettel és USB csatlakozóval, amely lehetővé teszi a projektek tápellátását és egyidejűleg a beépített akkumulátor töltését
EA –
Dobrá vecička, len akosi neviem vypnúť tie ledky po skončení nabíjania. Batéria sa nabila na 100 % – svieti 5 červených lediek , nie je na to nič pripojené, ani nabíjací kábel a ledky nechcú akosi zhasnúť. Na vypínač nereagujú. Nechal som to tak pol dňa bez akéhokoľvek pripojenia a tie ledky vybili bateriu na polovicu. Takže ak sa to nepoužíva je nutné vytiahnuť baterku. Vo verzii 9 by som tam už dal aj vypínač na baterku. 🙂
Pavol –
neviem presne na 100 percent, akú má ochranu tento modul, ale po stlačeni 3x za sebou cca do 1 Sekundy Jedno stlačenie jedna sekunda mikro spínača, preruší dodávku prúdu do výstupu USB a indikátory led zhasnú, podľa mńa sa vypne stlačením modul a zaroveň sa vypnu aj tie bočné výstupy 3 a 5V .preto asi 3x stlačiť treba.
Richard Prochadzka –
Za mna to nefunguje velmi dobre … (UPS) cize Uninterruptible Power Supply v preklade Neprerušiteľný zdroj napájania ma za ulohu neprerusit zdroj napajania co aj vyplyva z nazvu. Kadze po mojich testoch kde som to pouzil ako neprerušiteľný zdroj napájania to pri odpojeni napajania toho shieldu odpoji na sekundu pripojene zariadenie … to ze sa to za sekundu zapne je super ale moze to sposobyt trvale poskodenie zariadenia alebo dat na nom …
pipin –
mam verzi se 4 led a take se po 3 s nevypnou 🙁 jinak by to byla super deska
Jozef Gercak –
Funkcia HOLD nefunguje (4S)
