Popis

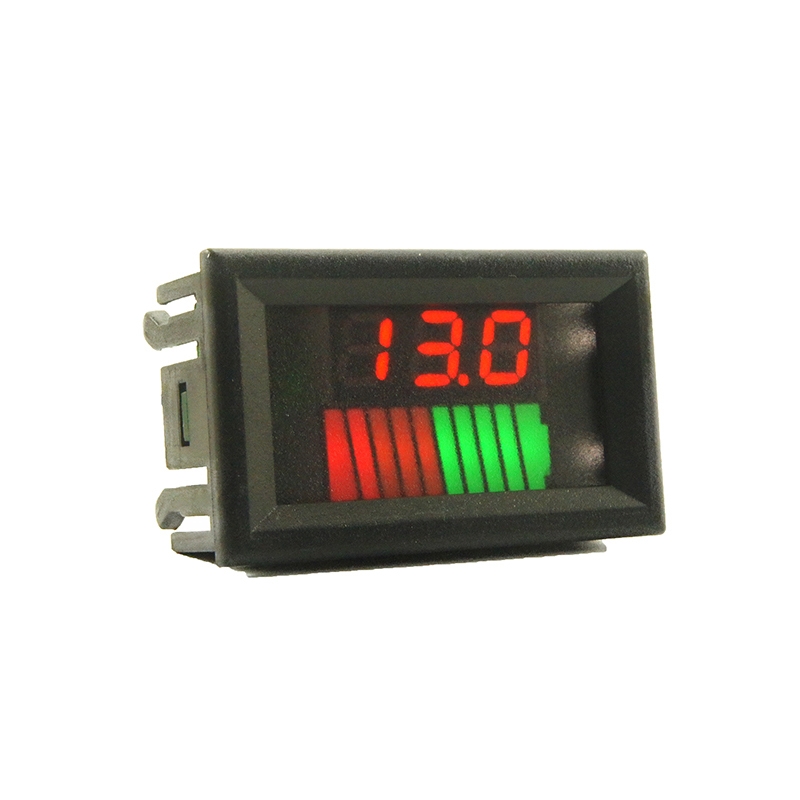

Indikátor nabitia pre 12V – 60V batérie so segmentovým displejom. Farba displeja je červená.
Na zadnej strane modulu sú prispájkované 2 kábliky, červený pre pripojenie k + terminálu a čierny pre pripojenie k – terminálu. Modul je napájaný priamo z meranej batérie. Kalibrácia meraného napätia je možná zabudovaným potenciometrom zo zadnej strany.
Špecifikácie:
Farba displeja: Červená hodnota napätia, červená až zelená farba ikony batérie
Dizajnovaný pre batérie: 12V, 24V, 36V, 48V, 60V (1S – 5S)
Rozmery: 48 x 29 x 22 mm
Rozmer diery pre montáž do panela: 46 x 27 mm
Pracovný prúd: 5 – 15 mA
Meranie: každých 300 milisekúnd
Programovacie módy:
U – kalibrácia. Prvé podržanie nastavuje napätie smerom nahor, druhé podržanie nadol
b – typ použitej batérie (napätie jednej batérie)
c – počet batérií v sérií. Prvé podržanie nastavuje počet smerom nahor, druhé podržanie nadol
P – vynulovanie nastavení. Ak chcete nastavenia vymazať podržte tlačidlo aspoň dve sekundy. Potom stlačte tlačidlo jeden krát a nastavte aby na displeji svietilo YES. Počkajte 2-3 sekundy
/battery segmented display indicator lead-acid olovena gelova gelove
/Voltmérő ólom akkumulátorokhoz 12V – 60V Töltésjelző 12V-os vagy 24V-os akkumulátorokhoz szegmenskijelzővel
Marek –
Funguje výborne pre olovené batérie.
Automaticky mení rozsah pre bar graf, či sa jedná o batériu 6V, 12V, alebo 24V
Voltmeter presný (dá sa nastaviť presná hodnota) a teplotne pomerne stabilný – dá sa použiť v aute 🙂
