Popis
Laboratórny zdroj s 3 kanálmi – 2x nastaviteľné 0-30V / 0-5A a 1x 2.5V/3.3V/5V výstupom, nastaviteľným s prepínačom a výstupom 5A.

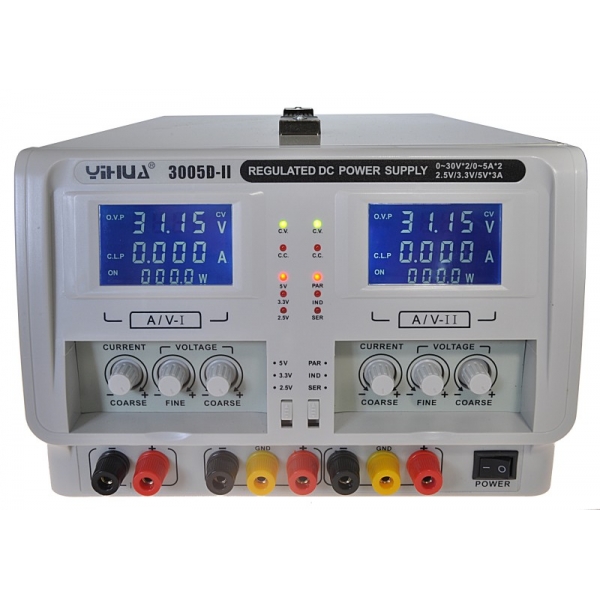

Laboratórny zdroj Yihua 3005D-II má dva nastaviteľné kanály jednosmerného napätia. Veľký podsvietený LED displej a gombíky na nastavenie napätia a prúdu inštalované spôsobom, ktorý eliminuje riziko náhodnej zmeny nastavení.
Tretí napäťový výstup poskytuje jedno z troch definovaných napätí: 2,5V, 3,3V a 5V s maximálnym prúdom 3A
Laboratórny zdroj môže pracovať v troch prevádzkových režimoch
– Nezávislé, kde je každý kanál ovládaný samostatne, umožňuje nastaviť napätie v rozsahu 0-30V a prúd až 5A
– Pre paralelnú prevádzku je maximálne výstupné napätie 30V a prúd 10A
– Sériové maximálne výstupné napätie je 60V a prúd je 5A
Laboratórny zdroj má tri výstupy, ktoré je možné samostatne nastaviť a aktivovať súčasne
Veľký a podsvietený 4-miestny LED displej zobrazuje nastavené napätie a spotrebovaný prúd. A aktuálna spotreba energie vo wattoch.
Celé je to uzavreté v pevnom kovovom kryte s veľkým chladičom v kombinácii s termospínačom, ktorý spúšťa ventilátor až po prekročení 45 stupňov °C, čo zabezpečuje tichú prevádzku.
Pre viac informácií odporúčame preštudovať manuál.
Technické špecifikácie:
Pre kanály I a II
- Rozsah napätia: 0-30V
- Prúdový rozsah: 0-5 A
- Presnosť napätia: +/- 0,5 % rdg + 2
- Rozlíšenie displeja: +/- 0,5 % rdg + 2
Pre kanál III
- Menovité výstupné napätie: 2,5V / 3,3V / 5V +/- 0,1
- Menovitý výstupný prúd: 3A
- Účinok zaťaženia: <= 10 mV
- Zvlnenie (5Hz-1MHz): <= 1 mVrms
| Ⅰ, Ⅱ Kanál II Nezávislý režim | |
| Výstupné napätie | plynulá regulácia v rozsahu 0-30V |
| Výstupný prúd | plynulá regulácia v rozsahu 0-5A |
| Vplyv zmien | CV≤0,01% + 1mV CC≤0,2% + 1mA |
| Účinok zaťaženia | CV≤0,01 % + 5 mV ( A ≤3A) CC≤0,2 % + 5 mA ( A ≤3A)
CV≤0,01 % + 7 mV ( A > 3A) CC≤0,2 % + 10 mA ( A > 3A) |
| Zvkbebue
(5Hz-1MHz) |
CV≤0,5 mVrms ( A ≤3A) CC≤3mArms ( A ≤3A)
CV≤1 mVrms ( A > 3A) CC≤5mArms ( A > 3A) |
| Presnosť napätia | ± 0,5 % rdg + 2 |
| Presnosť napätia | ± 0,5 % rdg + 2 |
| Rozlíšenie displeja | ± 0,5 % rdg + 2 |
| Základné charakteristiky kanála III | |
| Menovité výstupné napätie | 2,5V / 3,3V / 5V ± 0,1 |
| Menovitý výstupný prúd | 3A |
| Vplyv zmien | ≤ 1 mV |
| Účinok zaťaženia | ≤ 10 mV |
| Vlnky a zvuky
(5Hz-1MHz) |
≤ 1 mVrms |
|
Charakteristiky sledovania , Charakteristika sériovej tvorby
|
|
| Vplyv zmien | ≤ 1 mV |
| Účinok zaťaženia | ≤ 30 mV |
| Vlnky a zvuky
(5Hz-1MHz) |
≤ 1 mVrms |
| Charakteristika paralelnej prevádzky | |
| Vplyv zmien | ≤ 1 mV |
| Účinok zaťaženia | ≤ 20 mV |
| Vlnky a zvuky
(5Hz-1MHz) |
CV≤0,5 mVrms ( A ≤6A) CV≤1mVrms ( A > 6A) |
|
Bezpečnostné požiadavky
|
|
|
HV test
|
Unikajúci prúd ≤1 mA (Test: uzemnenie 1700 VAC / 2S)
|
|
Skúška izolácie
|
Izolačný odpor ≥100MΩ (Test: uzemnenie 500VDC / 5S)
|
| Menovité prevádzkové podmienky a rozmery | |
| Zdroj napätia | 220 V ± 10 % 50 Hz (110 V ± 10 % 60 Hz v prípade potreby) |
| Pracovné podmienky | T. teplota 0 ℃ ~ 40 ℃ vlhkosť <80 % |
| Podmienky skladovania | T. teplota -20 ℃ ~ 80 ℃ vlhkosť <80 % |
| Pracovné možnosti | C. V / C. C. |
| Bezpečnosť | Ochrana proti skratu, ochrana proti prehriatiu |
| Chladenie | Vzduchom chladený |
| rozmery | D370 × Š250 × V160 mm |
| Výstupný výkon | 315 W |
/Yihua 3005D-II 3 csatornás laboratóriumi tápegység 30V 5A Laboratóriumi áramforrás 2+1 30V csatornával és 5A kimenettel
