Popis

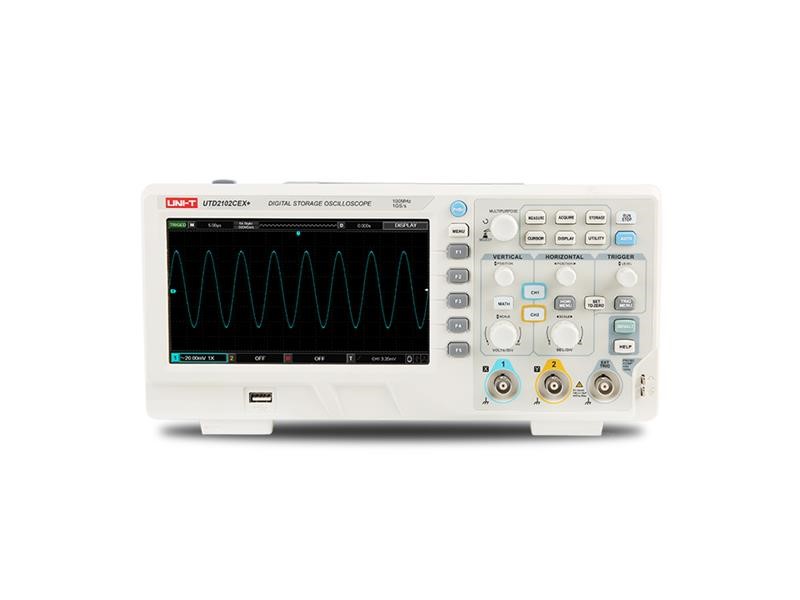

Stolný digitálny osciloskop s možnosťou ukladania informácií zo série UTD2000EX, ktorá oproti nižšej sérii UTD2000L ponúka nielen vyššia vzorkovanie 1 GS/s, ale aj dvojnásobné rozlíšenie displeja, ktoré je 800×480. Samotný osciloskop disponuje 2 kanály a na rozdiel od nižšej verzie UTD2052CEX šírkou pásma 100 MHz. Vďaka funkcii USB OTG si môžete namerané hodnoty uložiť na USB flash disk. Jednoduchý čelný panel s jasne označenými funkciami pre základné operácie, mierka a umiestnenie jednotlivých kanálov umožňuje využitie návykov pri užívaní tradičných nástrojov, a preto možno prístroj používať bez nutnosti sa čokoľvek zložito učiť alebo s ním pracovať po dlhú dobu. Navyše možno stlačením tlačidla AUTO jednoducho prístroj nastaviť.
Pre viac informácií odporúčame preštudovať web výrobcu alebo datasheet.
Špecifikácie
– šírka pásma: 100MHz
– počet kanálov: 2
– vstupná väzba: (1MΩ±2%)//(24pF±3pF)
– vstup kompenzovanéhu signálu: v rozsahu 3Vpp/1kHz
– max. vstupné napätie: 400Vpk, prechodové max. 1000Vpk
– vzorkovanie: 1GS/s
– rozsah časovej základne: 2ns/div až 50s/div
– doba nábehu: ≤ 3,5ns
– verikálna os: 1mV/div až 20V/div (1MΩ), každý kanál má samostatné vertikálne menu
– vertikálne rozlíšenie: 8 bit
– presnosť DC zosilnenie: ±3%
– dĺžka uloženého záznamu: 2 x 512k vzorkovacích bodov
– hĺbka pamäte: jeden kanál 64kpts, dva kanály 2 x 32kpts
– spúšťanie: Edge, Pulse, Video, Slope, Alternating trigger.
– matematické operácie s priebehmi: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
– automatické meranie parametrov signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, + Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
– počet meraní: 5 súbežných meraní
– štatistické meranie: priemer, Max, Min, štandardná odchýlka, počet meraní
– frekvenčný čítač: 6 bitov
– štandardné rozhranie: USB-Host, USB-Device, LAN, AUX (Trig Out, Pass/Fail)
– softvérové tlačidlá v obrazovke
– softvérová klávesnica na obrazovke pre pomenovanie ukladaných súborov
– počet ukladaných súborov do pamäte osciloskopu/na USB flesh: 20/200
– uloženie aktuálnej obrazovky vo formáte BMP na USB flesh
– viacjazyčné menu (okrem iného anglicky, nemecky, francúzsky, portugalsky, španielsky, rusky)
Technické parametre
– displej: TFT, uhlopriečka 178mm (7 palcov), 800 x 480 pixelov x RGB, max. jas typicky 300nit
– kalibračný interval: 1 rok
– napájanie: 100V-240V AC, 45 až 440Hz
– spotreba: max. 100VA
– pracovná teplota okolia: 0°C až +40°C
– pracovná vlhkosť okolia: <35℃: ≤90%RH, 35℃ až 40℃: ≤60%RH
– pracovná nadmorská výška: max. 2000m
– skladovacia teplota: -20 °C až +40 °C
– rozmery (š x v x h): 306 x 138 x 124 mm
– hmotnosť: Netto 2,5kg, Brutto 3kg
